Fabricación de ácido sulfúrico (II): método de contacto

Escrito por Quimitube el 24 April

En una entrada anterior explicamos la fabricación de ácido sulfúrico mediante el método de las cámaras de plomo. Sin embargo, lo cierto es que ese, de los dos posibles, es un método desfasado y poco utilizado, siendo el método que trataremos en esta entrada, el de contacto, el más frecuente. No se trata de un método reciente: fue patentado en 1831 por un comerciante de vinagre británico, Peregrine Phillips, y permite obtener un ácido sulfúrico de mayor pureza y concentración.

El método de contacto para la producción de ácido sulfúrico es un método que utiliza una catálisis heterogénea, es decir, el catalizador empleado está en una fase de agregación distinta. En concreto, suele utilizarse un catalizador sólido, el pentóxido de divanadio, V2O5. Este método permite obtener un ácido sulfúrico con una concentración en torno al 98% en peso (es decir, 98 gramos de ácido sulfúrico por cada 100 gramos de disolución; los dos gramos restantes son agua), que es el que suele utilizarse en el laboratorio, por ejemplo, para preparar posteriormente disoluciones menos concentradas.

Igual que el método de las cámaras de plomo, el método de contacto parte del dióxido de azufre obtenido por distintos métodos. Veamos cada etapa de forma individual.



Primera etapa: producción de dióxido de azufre, SO2

En general, la producción de SO2 se puede escribir como:

S(s) + O2(g) ⇒ SO2(g)

Sin embargo, esta reacción será válida únicamente si la producción del dióxido de azufre se lleva a cabo a partir de azufre puro sólido. Aunque esta es la situación ideal, por la menor producción de subproductos o presencia de impurezas y el mayor rendimiento, lo cierto es que hay muchas plantas de producción de sulfúrico que emplean otras fuentes para la producción inicial de SO2. Una fuente usada muy habitualmente es la pirita, mineral disulfuro de hierro, FeS2, que por tostación con exceso de aire produce óxido de hierro(III) y dióxido de azufre en una reacción redox.

4FeS2(s) + 11O2(g) ⇒ 2Fe2O3(s) + 8SO2(g)

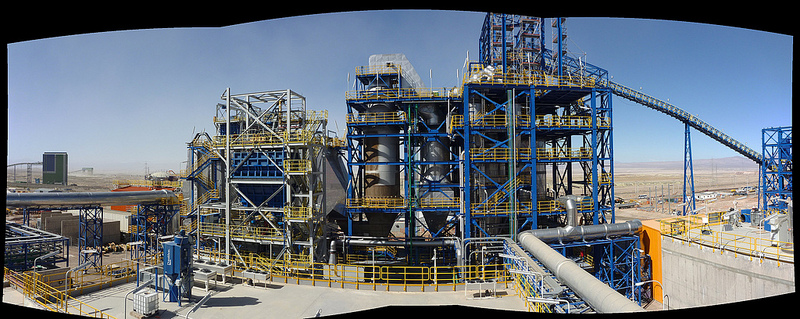

Tostación de pirita para obtener SO2

Codelco / Planta de tostación / Fotografía tomada en septiembre de 2013 / Licencia by-nc-nd

Trabajar con exceso de aire hará que el SO2 producido esté ya mezclado con oxígeno en la corriente de salida hacia la siguiente etapa, lo cual será necesario para la obtención de SO3. Una vez obtenido el dióxido de azufre y antes de entrar en el reactor, se debe purificar, ya que puede estar mezclado con restos de otros compuestos. Para ello se pueden emplear diversos métodos, como hacerlo pasar por separadores de polvo, mecánicos o electrostáticos, y el lavado con agua y ácido sulfúrico concentrado. Ya purificado pasará al reactor para la producción de SO3.



Segunda etapa: producción de trióxido de azufre, SO3, a partir de SO2

La producción de trióxido de azufre a partir de la reacción del dióxido de azufre con el oxígeno es una reacción exotérmica y reversible (no se produce de forma completa sino que alcanza un equilibrio químico, en el que sigue habiendo presencia tanto de reactivos como de productos). Podemos escribir su ecuación termoquímica como:

2SO2(g) + O2(g) ⇔ 2SO3(g)    ΔH = -196kJ·mol-1

La reacción se lleva a cabo en presencia de un catalizador sólido, que puede ser platino o pentaóxido de vanadio, V2O5, aunque este último es más habitual porque es menos susceptible de envenenamiento y desgaste que el platino (especialmente en plantas en las que se obtiene el SO2 por tostación de pirita, ya que esta a menudo contiene arsénico. El arsénico no se puede eliminar en su totalidad de la corriente de gases producidos y envenena el platino en el convertidor). La actuación del catalizador es óptima entre 400 y 450ºC, y es por este motivo que se emplean estas temperaturas, a pesar de que una disminución de la temperatura favorecería la reacción termodinámicamente (por ser exotérmica) pero afectaría negativamente a la cinética de reacción, como se explicará con mayor detenimiento en un apartado posterior. En cuanto a la presión, se mantiene a 1 o 2 atmósfera, pues si bien un aumento de la presión favorecería el desplazamiento de la reacción a la derecha (principio de Le Châtelier) supondría un sobrecoste no asumible del proceso industrial. De hecho, esto ocurre a menudo y es una limitación importante en la industria: las mejores condiciones para el proceso químico no tienen porqué ser (y generalmente nunca son) las mejores condiciones para el bolsillo de la industria, principalmente considerando los costes de la energía eléctrica.



Tercera etapa: Conversión del SO3 en ácido sulfúrico

La conversión del SO3 en ácido sulfúrico no se puede llevar a cabo por simple reacción del trióxido de azufre con agua. ¿Por qué? El motivo es que la reacción SO3 + H2O ⇒ H2SO4 es incontrolable y crea una niebla de ácido sulfúrico y de trióxido de azufre que afecta negativamente al proceso. Por ello, en lugar de esto, lo que se hace primero es disolver el trióxido de azufre en ácido sulfúrico concentrado, lo que produce ácido disulfúrico (Dihidrogeno(heptaoxidodisulfato) para los amigos de la IUPAC desde 2005 y óleum para los químicos más anticuados, debido a su consistencia aceitosa y color café oscuro):

H2SO4(l) + SO3(g) ⇒ H2S2O7(l)

A este ácido también se le denomina ácido sulfúrico fumante, por su tendencia a emitir vapores. El H2S2O7(l) sí que puede reaccionar con agua de forma segura en una reacción favorable termodinámicamente, descomponiéndose para producir ácido sulfúrico concentrado del 97 al 99%.

H2S2O7(l)(l) + H2O(l) ⇒ 2H2SO4(l)

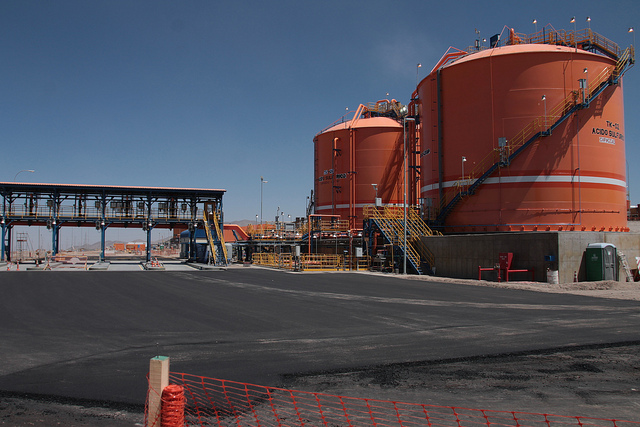

Grandes tanques de ácido sulfúrico en una instalación industrial en Chile

Codelco / Tanques de sulfúrico / Fotografía tomada en septiembre de 2013 / Licencia by-nc-nd



Estudio detallado de las condiciones de reacción en el método de contacto

La mezcla de SO2 y de oxígeno se introduce en el reactor en las mismas proporciones en volumen, 1:1, es decir, habrá 1 molécula de SO2 por cada molécula de O2 (la misma cantidad de gas en las mismas condiciones contiene el mismo número de partículas, nos lo dice la Ley de Avogadro). Esto hace que el oxígeno esté en exceso, ya que según las proporciones de la reacción, es necesaria solo 1 molécula de oxígeno por cada 2 moléculas de SO2 (o lo que es lo mismo, ½ molécula de O2 por cada molécula de SO2, y en realidad hay 1, el doble). Este exceso de oxígeno favorecerá la producción de SO3 según el Principio de Le Châtelier, ya que es un reactivo, y es una forma barata de favorecer la reacción. No se utiliza una proporción mayor porque esto disminuiría la cantidad de SO2 en la corriente de entrada y al final, esta menor concentración del compuesto que queremos transformar en SO3 sería contraproducente; la cantidad absoluta de SO3 producida por día disminuiría, a pesar de aumentar el porcentaje de conversión en el reactor (es decir, mayor eficacia pero menor valor absoluto de producto convertido).

Temperatura y presión

Aunque una disminución de la temperatura favorecerá el desplazamiento del equilibrio hacia la producción de SO3, por ser la reacción exotérmica. Sin embargo, como se ha comentado previamente, las condiciones empleadas en el reactor son de 400 a 450ºC, lo cual no parece una temperatura muy baja que digamos. Entonces… ¿por qué se emplea una temperatura tan elevada, si sabemos que la menor temperatura favorecería el desplazamiento del equilibrio? Hay dos motivos: uno es cinético (la temperatura muy baja hará que el equilibrio esté más desplazado, pero que la reacción sea más lenta) y otro es por el rendimiento del catalizador. Así, la temperatura empleada es una temperatura de compromiso: el catalizador funciona bien, se produce una proporción suficientemente elevada de SO3 en la mezcla de equilibrio y a una velocidad también lo suficientemente elevada. En cuanto a la presión, aunque la reacción se verá favorecida por un aumento de la misma (inicialmente tenemos 3 moles, en los reactivos, y se producen 2 moles), lo cierto es que incluso a una presión poco mayor que la atmosférica, entre 1 y 2 atmósferas, que son las condiciones utilizadas, ya se logran rendimientos muy elevados de obtención de SO3, de modo que no compensa el gasto económico que supone aumentar aún más la presión.

Uso de un catalizador

El catalizador no afectará a la posición del equilibrio, sino únicamente a la velocidad de reacción (en ambos sentidos). En ausencia de catalizador la reacción es tan lenta que prácticamente no transcurre de forma apreciable. Así, el catalizador logra que la reacción sea lo suficientemente rápida y que suceda con un buen rendimiento a pesar de que los gases pasan poco tiempo en el reactor con este método.
